地源熱泵案例丨煙臺小紅帽辦公樓地源熱泵中央空調

項目名稱：煙臺小紅帽辦公樓地源熱泵中央空調 系統工程。本工程位于煙臺市，總建筑面積約1000 ㎡。該工程地上3層。地源熱泵作為主要的冷熱源向建筑提供能量，地埋管系統打井孔數共14個，豎直埋管采用De32的高密度聚乙烯PE100地源熱泵管材，豎井部分管材雙U形式布置，有效孔深100m。主機選用VKC060機組1臺，所用風機盤管共計40臺，其中FP-85為16臺，FP-68為20臺，FP-51為3臺，FP-34為1臺。

地源熱泵案例丨香溪庭院別墅地源熱泵項目

地源熱泵案例丨香根四季18、29號樓地源熱泵中央空調系統工程

本工程位于青島市即墨區，18號樓總建筑面積388㎡。該工程地上2層，地下1層。地源熱泵作為主要的冷熱源向建筑提供能量，地埋管系統打井孔數共6個，豎直埋管采用De32的高密度聚乙烯PE100地源熱泵管材，豎井部分管材雙U形式布置，有效孔深110m。主機選用VKC0３０機組1臺，所用風機盤管共計14臺，其中FP-68為5臺，FP-51為8臺，FP-34為1臺。地暖采用鋁塑穩態管。 29號樓總建筑面積452㎡。該工程地上2層，地下1層。地源熱泵作為主要的冷熱源向建筑提供能量，地埋管

地源熱泵案例丨蓬萊濱海旅游地源熱泵項目

本項目位于煙臺蓬萊小皂村北沙灘地塊，北側臨海，南側為臨地塊主要道路濱海路。西側為濱海公園，東側為休閑步道及大面積綠化總建筑面積38073平方米。地上建筑共十一座，其中要為3-11#共9棟度假會館做地源熱泵。該項目每棟度假會館設置一個獨立的地源熱泵機房，位于地下一層預留的地源熱泵機房處。按照地埋管負擔本項目空調冷負荷進行設計，取0.85的同時使用系數，每棟會館選擇2臺PR020M-GAA模塊式地源熱泵機組為其提供冷熱負荷。在建筑物實際負荷比峰值負荷較小時，可根據室內機開啟臺數自

地源熱泵案例丨天逸海灣地源熱泵工程

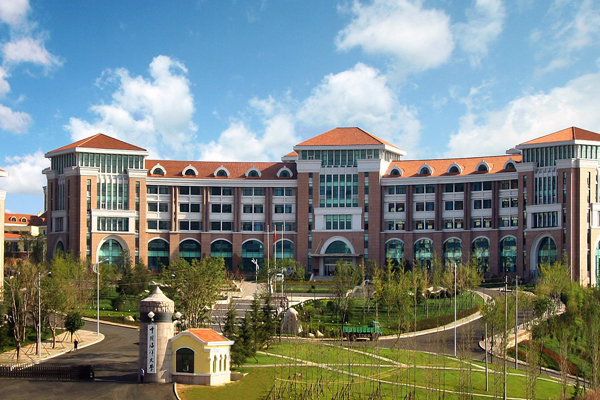

地源熱泵案例丨中國海洋大學實驗室

地源熱泵案例丨天泰美立方地源熱泵項目

“天泰·美立方”項目規劃占地9.9萬M2，總建筑面積約13.7萬M2：其中，住宅11.9萬M2，幼兒園6300 M2，地下車庫1.1萬M2。美立方共有31棟住宅樓，層數從6層到14層不等。項目位于青島市黑龍江中路22號天泰城西北側，西鄰天泰城學校，北臨湘潭路，東臨遵義路，南接迦南美地三期。 該項目采用土壤源熱泵中央空調系統形式，以溫度穩定的土壤作為冷熱源，為住宅提供制冷、供暖所需能量。室內系統采用頂棚輻射板，本工程冬季熱負荷7282.49

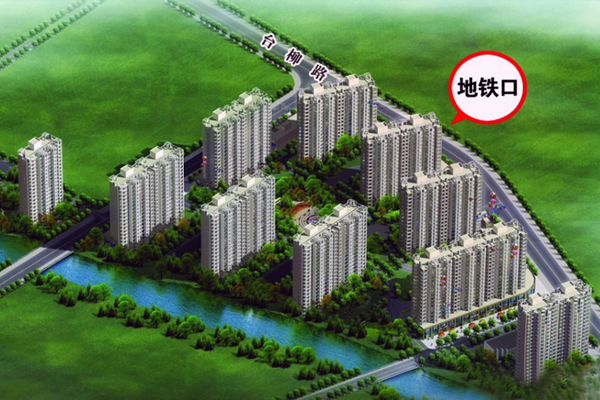

地源熱泵案例丨河西村舊村改造工程商品房建設項目

青島河西舊村改造商品房項目，位于青島市臺柳路306、308、310號，總建筑面積150181㎡，分為A區和B區。其中A區設置一個熱泵機房，B區設置兩個熱泵機房。該工程全部采用豎直地埋管地源熱泵系統為建筑進行供冷和供熱，共1006孔。A區地埋管總數為236孔，有效深度為110米；B區地埋管總數為770孔，B1區340孔，有效深度為110米；B2區430孔，有效深度為115米。豎直地埋管全部布置在地下車庫筏板地下。

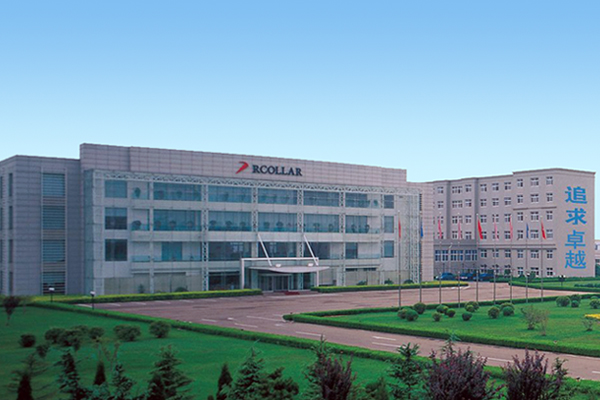

地源熱泵案例丨青島紅領集團地源熱泵工程

生態區辦公樓總用地面積3518.62平方米；其中地上建筑面積2523.83平方米；容積率0.34，地下建筑面積994.79平方米。本工程夏季空調計算總冷負荷為240kW；采暖計算總熱負荷為150kW。根據業主要求并結合本工程特點，空調冷熱源采用2臺渦旋式地源熱泵機組（制冷量120kW/臺，制熱量125kW/臺），用戶側：夏季機組提供7C/12C的空調冷水，冬季機組提供45C/40C回）的采暖熱水。 室外埋管系統采用聯箱式垂直雙U埋管系統，設計地埋管打井孔數共72個，布置在建筑

地源熱泵案例丨宇信麗山國際地源熱泵工程

本工程為青島世界園藝博覽會園藝文化中心,建筑面積為7266.55平方。 冷熱負荷分別為1000KW及800KW。采用土壤源熱泵系統為該建筑提供熱源及冷源。根據熱物性實驗，經計算地埋管系統打井孔數共212個，豎直埋管采用De32的高密度聚乙烯PE100地源熱泵管材，豎井部分管材公稱壓力1.6Mpa，水平部分管材公稱壓力1.0Mpa，雙U形式布置，有效孔深100m。

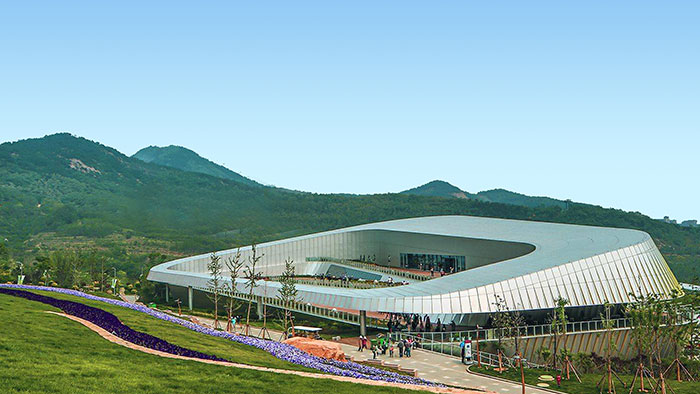

地源熱泵案例丨青島世園會中華園藝中心

本工程為青島世界園藝博覽會園藝文化中心,建筑面積為7266.55平方。 冷熱負荷分別為1000KW及800KW。采用土壤源熱泵系統為該建筑提供熱源及冷源。根據熱物性實驗，經計算地埋管系統打井孔數共212個，豎直埋管采用De32的高密度聚乙烯PE100地源熱泵管材，豎井部分管材公稱壓力1.6Mpa，水平部分管材公稱壓力1.0Mpa，雙U形式布置，有效孔深100m。

地源熱泵案例丨招商公社--華加云海中央空調工程

華加云海健康科技（青島）有限公司，是由青島眾智醫藥科技有限公司董事長、沈陽藥科大學藥學碩士研究生吳玉柱先生和在加拿大從事保健品研發、生產十多年的資深專家李集玉先生聯手創立，是一家以運動營養食品、健康保護產品為主的科技有限公司。公司位于青島市城陽區山河路702號招商LAVIE公社119號樓，建筑類型為連體別墅，地下一層，地上四層，總建筑面積約為600平，2015年開始施工，項目鉆孔6個，孔深120m，整個項目工期歷時3個月。

地源熱泵案例丨青島寧夏路小學中央空調系統工程

寧夏路小學采用了地源熱泵系統、風冷熱泵技術、地面透水及雨水回收利用系統、光伏并網發電系統等大量綠色節能新技術和新措施，達到了綠色建筑三星級評價標準。

地源熱泵案例丨青島海鷗別墅地源熱泵系統工程

青島海鷗別墅于嶗山區王哥莊鎮會場村，此處有小蓬萊之稱。地源熱泵系統工程建筑面積約600平米，空調面積525平米?？照{末端系統采用風機盤管+地板輻射采暖系統，夏季利用風機盤管制冷，冬季利用地板輻射采暖系統進行供暖，風機盤管也可同時使用。工程還配備了獨立式新風系統。

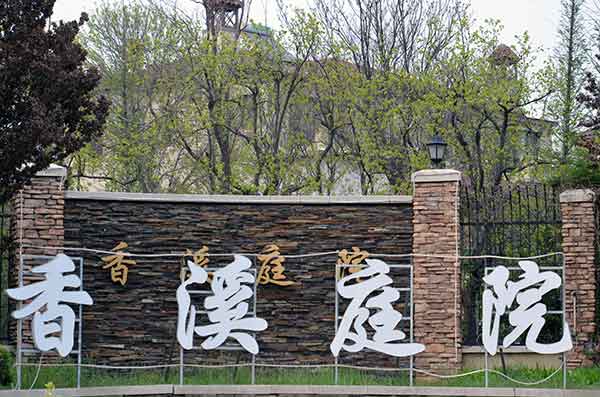

地源熱泵案例丨香溪庭院別墅中央空調系統工程

百通香溪庭院是百通地產傾力打造的一塊高品質、純別墅項目。位居嶗山水庫以北的水靈瑞澤之地，東臨秀奇蔥蘢的嶗山西麓，居高俯望千畝果園，依山傍水，是現代都市罕有的生態尊貴宗地。李總買下了其中一棟聯排別墅，建筑面積300㎡，室外鉆孔4個，空調系統冷、熱源均采用地源熱泵為其提供，2010年施工，運行效果良好。

地源熱泵案例丨千禧國際村冷暖系統工程

青島千禧國際村三期組團位于青島市城陽區惜福鎮空港路中段，共17棟住宅樓，建筑面積為54331平方米，總冷負荷3803kW，熱負荷2282kW。該項目被評為國家可再生能源示范項目，是青島一個在國家可再生能源示范項目一二次復查全部合格的項目。
